Charakterystyki Bodego
Charakterystyki Bodego są jednym z podstawowych narzędzi analizy systemów liniowych, stosowanych głównie w teorii sterowania i przetwarzania sygnałów. Umożliwiają one graficzne przedstawienie odpowiedzi częstotliwościowej układu, co pozwala na ocenę jego stabilności, dynamiki oraz tłumienia. Metoda ta jest szeroko wykorzystywana w inżynierii, szczególnie w analizie układów elektrycznych, mechanicznych oraz akustycznych. Dzięki swojej uniwersalności charakterystyki Bodego znalazły zastosowanie zarówno w badaniach naukowych, jak i w praktycznych projektach inżynierskich.
Czym są charakterystyki Bodego?
Charakterystyki Bodego to graficzne przedstawienie odpowiedzi częstotliwościowej układu liniowego, stacjonarnego i niezmiennego w czasie (LTI - Linear Time-Invariant). Składają się z dwóch wykresów: charakterystyki amplitudowej oraz charakterystyki fazowej.
Charakterystyka amplitudowa przedstawia zależność modułu transmitancji układu od częstotliwości w skali logarytmicznej, podczas gdy charakterystyka fazowa pokazuje zależność przesunięcia fazowego od częstotliwości. Obie charakterystyki są rysowane na wspólnej osi częstotliwości, wyrażanej najczęściej w hercach (Hz) lub radianach na sekundę (rad/s). Charakterystyki te pozwalają na ocenę stabilności układu, jego pasma przenoszenia, dynamiki oraz zachowania w różnych zakresach częstotliwości. Podstawą matematyczną do ich konstrukcji jest transmitancja operatorowa układu, opisana jako funkcja zespolona zależna od częstotliwości. Wykorzystuje się tu logarytmiczne przekształcenie wartości amplitudy i liniowe przedstawienie fazy, co ułatwia analizę układów o szerokim zakresie częstotliwości. Charakterystyki Bodego są szczególnie użyteczne w analizie układów sprzężenia zwrotnego, gdzie istotne jest zrozumienie wpływu częstotliwości na stabilność i jakość regulacji.
Rodzaje charakterystyk Bodego
Charakterystyki Bodego są graficznym narzędziem analizy częstotliwościowej systemów liniowych, stacjonarnych i o stałych parametrach. Dzielą się one na różne rodzaje w zależności od parametrów analizowanego układu, takich jak amplituda, faza czy typ systemu, co pozwala na ocenę jego dynamiki, stabilności oraz zdolności filtracyjnych.
Charakterystyka amplitudowa
Charakterystyka amplitudowa przedstawia zależność logarytmicznej wartości modułu transmitancji układu od logarytmicznej częstotliwości. Jednostką jest zazwyczaj decybel (dB), co umożliwia łatwe porównanie zysków lub tłumień systemów. Wykres ten pozwala zidentyfikować pasma przepustowe, pasma tłumienia oraz częstotliwości graniczne. Jest powszechnie stosowany w analizie układów wzmacniających, filtrujących i kontrolnych.
Charakterystyka fazowa
Charakterystyka fazowa ilustruje zależność przesunięcia fazowego w stopniach od logarytmicznej częstotliwości. Przesunięcie fazowe jest kluczowe dla oceny stabilności układu, szczególnie w systemach sprzężenia zwrotnego. Wartości dodatnie lub ujemne fazy wskazują na opóźnienie lub wyprzedzenie sygnału wyjściowego względem wejściowego. Wykres ten jest szczególnie przydatny w analizie układów dynamicznych i oscylacyjnych.
Układy dolnoprzepustowe
Charakterystyki Bodego dla układów dolnoprzepustowych charakteryzują się spadkiem amplitudy przy częstotliwościach powyżej częstotliwości granicznej. Faza zmienia się od 0° w zakresie niskich częstotliwości do wartości ujemnych przy wyższych częstotliwościach. Tego typu układy są stosowane w systemach filtracji sygnałów, gdzie sygnały o niskiej częstotliwości są przepuszczane, a sygnały wysokie tłumione. Wartość nachylenia charakterystyki amplitudowej zależy od rzędu układu.
Układy górnoprzepustowe
Dla układów górnoprzepustowych charakterystyki amplitudowe wykazują wzrost amplitudy przy częstotliwościach powyżej częstotliwości granicznej. Faza zmienia się od ujemnych wartości przy niskich częstotliwościach do 0° w zakresie wysokich częstotliwości. Układy te są wykorzystywane w aplikacjach wymagających tłumienia sygnałów niskiej częstotliwości, takich jak eliminacja zakłóceń. Ich charakterystyki są symetryczne względem charakterystyk dolnoprzepustowych.
Układy pasmowoprzepustowe
Charakterystyki Bodego dla układów pasmowoprzepustowych pokazują wzrost amplitudy w określonym zakresie częstotliwości, podczas gdy częstotliwości poniżej i powyżej tego zakresu są tłumione. Przesunięcie fazowe zmienia się w sposób charakterystyczny dla filtrów, z dodatnią i ujemną fazą w zależności od analizowanego zakresu. Układy te są stosowane w systemach komunikacyjnych i audio, gdzie istotna jest selekcja określonego pasma częstotliwości. Szerokość pasma zależy od parametrów filtracji układu.
Układy pasmowozaporowe
W przypadku układów pasmowozaporowych charakterystyka amplitudowa wykazuje tłumienie w określonym zakresie częstotliwości, podczas gdy sygnały poza tym pasmem są przepuszczane. Faza zmienia się w sposób odwrotny do układów pasmowoprzepustowych. Układy te są używane do eliminacji zakłóceń o konkretnej częstotliwości, takich jak sygnały harmoniczne. Nachylenie charakterystyki w obszarze tłumienia zależy od rzędu układu.
Charakterystyki dla układów z opóźnieniem
W układach z opóźnieniem charakterystyka fazowa zawiera dodatkowe przesunięcie fazowe proporcjonalne do wartości opóźnienia czasowego. Amplituda pozostaje niezmieniona, co odróżnia te układy od innych typów. W takich systemach analiza charakterystyki fazowej jest kluczowa dla oceny stabilności i synchronizacji sygnałów. Wykresy te są powszechnie stosowane w telekomunikacji i systemach sterowania.
Charakterystyki znormalizowane
Znormalizowane charakterystyki Bodego są przedstawiane w jednostkach względnych, co pozwala na porównanie różnych układów niezależnie od ich parametrów nominalnych. Na wykresie znormalizowanym częstotliwości są dzielone przez częstotliwość graniczną, a amplitudy i fazy są skalowane w sposób ujednolicony. Ułatwia to analizę porównawczą i projektowanie układów o podobnych właściwościach. Metoda ta jest często stosowana w edukacji i badaniach naukowych.
Analiza stabilności
Charakterystyki Bodego są wykorzystywane do oceny stabilności układów, w szczególności w systemach sprzężenia zwrotnego. Analiza zysku i przesunięcia fazowego umożliwia określenie marginesów stabilności, takich jak margines fazy i margines amplitudy. W przypadku niestabilnych układów charakterystyki te ujawniają częstotliwości, przy których następuje oscylacja. Jest to istotne w projektowaniu systemów automatyki i sterowania.
Uproszczone charakterystyki Bodego
Uproszczone charakterystyki Bodego, znane jako asymptotyczne, są narzędziem stosowanym w analizie układów dynamicznych. Pozwalają na szybkie i przybliżone przedstawienie właściwości systemu w dziedzinie częstotliwości, eliminując konieczność wykonywania zaawansowanych obliczeń. Ich zastosowanie jest powszechne w projektowaniu filtrów, analizie stabilności oraz ocenie pasma przenoszenia.
Podstawy wykresów amplitudowych
Uproszczona charakterystyka amplitudowa opiera się na podziale na odcinki prostoliniowe, które odpowiadają różnym zakresom częstotliwości. Dla każdego odcinka przyjmuje się nachylenie wyrażone w dB na dekadę, co pozwala na przybliżenie rzeczywistego kształtu wykresu. Na przykład w przypadku układu dolnoprzepustowego pierwszego rzędu nachylenie wynosi 0 dB/dekadę dla niskich częstotliwości i -20 dB/dekadę powyżej częstotliwości granicznej. Przybliżenie to jest wystarczające do oceny charakterystyki układu w kontekście projektowym.
Podstawy wykresów fazowych
Wykres fazowy w uproszczonej formie przedstawia zmianę fazy jako odcinki liniowe. Dla układów dolnoprzepustowych faza zmienia się od 0° do -90°, a przejście to jest skoncentrowane w obszarze częstotliwości bliskich częstotliwości granicznej. Nachylenie tego przejścia jest określone przez rząd układu, co wpływa na szybkość zmiany fazy. Taka forma ułatwia ocenę przesunięć fazowych w układach regulacyjnych.
Częstotliwość graniczna
Częstotliwość graniczna jest punktem, w którym charakterystyka amplitudowa zmienia nachylenie. W przypadku układów pierwszego rzędu odpowiada ona częstotliwości, przy której amplituda spada o 3 dB w stosunku do wartości maksymalnej. W uproszczonych wykresach Bodego częstotliwość graniczna jest punktem odniesienia dla podziału na odcinki prostoliniowe. Jej identyfikacja jest kluczowa dla określenia właściwości dynamicznych układu.
Nachylenie charakterystyki amplitudowej
Nachylenie charakterystyki amplitudowej wyrażane jest w dB na dekadę i zależy od rzędu układu. Dla układów dolnoprzepustowych pierwszego rzędu wynosi -20 dB/dekadę, natomiast dla układów drugiego rzędu -40 dB/dekadę. Nachylenie to odzwierciedla szybkość tłumienia sygnałów o częstotliwościach wykraczających poza pasmo przenoszenia. Wykorzystanie tego parametru pozwala na szybkie porównanie różnych układów.
Znaczenie asymptotycznego podejścia
Asymptotyczne podejście redukuje złożoność analizy odpowiedzi częstotliwościowej poprzez eliminację konieczności odwzorowywania rzeczywistych, zaokrąglonych wykresów. Dzięki temu można wstępnie ocenić stabilność układu oraz jego reakcję na sygnały wejściowe. Metoda ta jest szczególnie przydatna w projektowaniu, gdzie czasochłonne obliczenia mogą być zbędne. Uproszczone wykresy oferują wystarczającą dokładność do wstępnych analiz.
Zastosowanie w projektowaniu filtrów
Podczas projektowania filtrów charakterystyki Bodego pomagają określić parametry takie jak częstotliwość odcięcia, pasmo przenoszenia i tłumienie w pasmie zaporowym. Uproszczone wykresy umożliwiają szybkie oszacowanie wpływu zmian parametrów na zachowanie filtra. Dzięki temu projektanci mogą iteracyjnie dopasowywać elementy układu bez konieczności wykonywania szczegółowych symulacji. Jest to szczególnie istotne w przypadku filtrów analogowych.
Analiza stabilności układów regulacji
Charakterystyki Bodego są wykorzystywane do oceny stabilności układów regulacji, zwłaszcza poprzez analizę zapasu amplitudy i zapasu fazy. Uproszczone wykresy pozwalają szybko zidentyfikować potencjalne problemy związane z oscylacjami lub niestabilnością. Analiza ta opiera się na porównaniu odpowiedzi amplitudowej i fazowej dla częstotliwości, przy której amplituda wynosi 0 dB. Wyniki są wystarczające do wstępnej oceny stabilności.
Uproszczenia w wielomianach transmitancji
Charakterystyki Bodego umożliwiają uproszczenie analizy transmitancji poprzez dekompozycję na proste składniki, takie jak bieguny i zera. Każdy biegun i zero jest przedstawiany jako odcinek prostoliniowy o określonym nachyleniu. Dzięki temu można łatwo przewidzieć wpływ poszczególnych składników transmitancji na zachowanie układu. Uproszczenie to jest szczególnie przydatne w przypadku skomplikowanych układów wielowymiarowych.
Wykresy dla układów wielobiegunowych
W przypadku układów wielobiegunowych wykresy amplitudowe i fazowe są sumą wpływów poszczególnych biegunów i zer. Każdy biegun dodaje nachylenie -20 dB/dekadę, a każde zero +20 dB/dekadę. Podobnie zmiany fazy są sumowane w zależności od częstotliwości i rozmieszczenia biegunów oraz zer. Uproszczone podejście pozwala na analizę zachowania takich układów bez konieczności szczegółowego modelowania.
Przykłady charakterystyk Bodego
Charakterystyki Bodego są narzędziem analitycznym stosowanym w teorii sterowania i analizie układów dynamicznych, umożliwiającym wizualizację odpowiedzi częstotliwościowej układu w postaci wykresów amplitudy i fazy. Każdy rodzaj układu, w zależności od swojej funkcji przenoszenia, wykazuje specyficzne cechy na charakterystykach Bodego, które opisują jego zachowanie w różnych pasmach częstotliwości. Poniżej omówiono przykłady charakterystyk dla różnych typów układów, takich jak dolnoprzepustowe, górnoprzepustowe, pasmowoprzepustowe oraz układy z opóźnieniem czasowym.

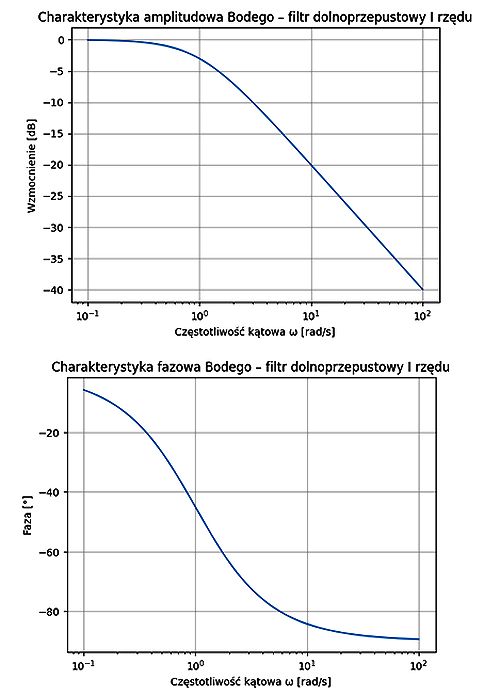

Charakterystyka układu dolnoprzepustowego pierwszego rzędu
W przypadku układu dolnoprzepustowego pierwszego rzędu charakterystyka amplitudowa wykazuje płaskie pasmo przepustowe dla niskich częstotliwości, w którym amplituda sygnału wyjściowego jest w przybliżeniu równa amplitudzie sygnału wejściowego. Po przekroczeniu częstotliwości granicznej amplituda zaczyna maleć ze stałą szybkością wynoszącą 20 dB na dekadę. Wykres fazowy tego układu pokazuje przesunięcie fazowe, które zmienia się od 0° dla niskich częstotliwości do -90° dla częstotliwości znacznie powyżej częstotliwości granicznej. Częstotliwość graniczna, definiowana jako częstotliwość, przy której amplituda spada o 3 dB w stosunku do wartości maksymalnej, zależy od stałej czasowej układu. Tego typu charakterystyka jest typowa dla filtrów RC, gdzie rezystancja i pojemność kondensatora określają odpowiedź na sygnały o różnych częstotliwościach. Układy dolnoprzepustowe są często stosowane w elektronice do eliminacji szumów wysokoczęstotliwościowych lub w systemach audio do tłumienia niepożądanych sygnałów spoza zakresu słyszalnego.

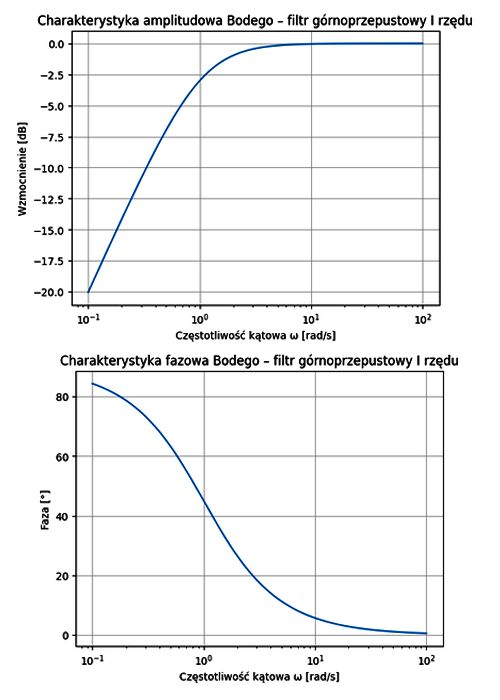

Charakterystyka układu górnoprzepustowego pierwszego rzędu
Dla układu górnoprzepustowego pierwszego rzędu charakterystyka amplitudowa pokazuje tłumienie sygnałów o niskich częstotliwościach, co objawia się spadkiem amplitudy o 20 dB na dekadę poniżej częstotliwości granicznej. W zakresie częstotliwości powyżej tej wartości amplituda jest w przybliżeniu stała, co oznacza, że sygnały o wyższych częstotliwościach przechodzą przez układ bez istotnego tłumienia. Charakterystyka fazowa wykazuje przesunięcie fazowe od -90° dla niskich częstotliwości, gdzie sygnały są silnie tłumione, do 0° dla wysokich częstotliwości. Takie układy są realizowane na przykład za pomocą filtrów RC, gdzie odpowiedź zależy od stosunku rezystancji do reaktancji kondensatora. Układy górnoprzepustowe są wykorzystywane w systemach komunikacyjnych do eliminacji składowych stałych i niskoczęstotliwościowych zakłóceń, a także w aplikacjach audio do podkreślania wysokich tonów.

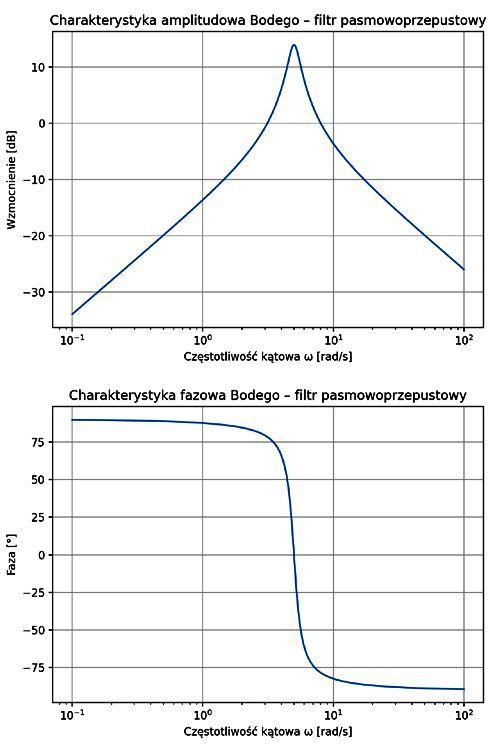

Charakterystyka układu pasmowoprzepustowego
Charakterystyka pasmowoprzepustowego układu ukazuje wzrost amplitudy w określonym zakresie częstotliwości, zwanym pasmem przepustowym, oraz tłumienie sygnałów poza tym zakresem. Wykres amplitudowy ma kształt dzwonowy, z maksymalnym wzmocnieniem w środku pasma przepustowego, które jest określane przez częstotliwość środkową. Szerokość pasma przepustowego zależy od dobroci układu, która jest miarą stosunku częstotliwości środkowej do szerokości pasma. Charakterystyka fazowa wykazuje przesunięcia fazowe, które zmieniają się w sposób nieliniowy w zakresie pasma przepustowego. Układy pasmowoprzepustowe, takie jak filtry LC, są stosowane w komunikacji radiowej, gdzie selekcjonują sygnały o określonej częstotliwości, eliminując zakłócenia spoza pasma. Ich projektowanie wymaga precyzyjnego dostrojenia parametrów, takich jak indukcyjność i pojemność, aby uzyskać pożądane właściwości częstotliwościowe.
Zastosowanie charakterystyk Bodego
Charakterystyki Bodego stanowią graficzne odwzorowanie częstotliwościowej odpowiedzi układów dynamicznych. Znajdują zastosowanie w wielu dziedzinach inżynierii, umożliwiając analizę stabilności, projektowanie komponentów oraz optymalizację systemów w różnych obszarach techniki. Dzięki ich uniwersalności są narzędziem szeroko wykorzystywanym w automatyce, elektronice, mechanice oraz przetwarzaniu sygnałów.
Analiza stabilności układów sterowania
Charakterystyki Bodego służą do oceny stabilności systemów z pętlą sprzężenia zwrotnego poprzez analizę marginesu fazy i marginesu amplitudy. Marginesy te określają zapas stabilności układu, co pozwala na uniknięcie oscylacji lub niestabilności. W szczególności, wykresy Bodego umożliwiają identyfikację częstotliwości, przy których układ może stać się niestabilny. Taka analiza jest niezbędna w projektowaniu regulatorów PID oraz bardziej zaawansowanych algorytmów sterowania.
Projektowanie filtrów aktywnych
W elektronice charakterystyki Bodego są używane do projektowania filtrów aktywnych, takich jak dolnoprzepustowe, górnoprzepustowe czy pasmowoprzepustowe. Pozwalają na precyzyjne określenie punktów odcięcia, czyli częstotliwości, przy których amplituda sygnału spada o określoną wartość. Dodatkowo, analiza fazy umożliwia ocenę przesunięcia fazowego sygnału w funkcji częstotliwości, co jest istotne w aplikacjach wymagających synchronizacji sygnałów.
Projektowanie filtrów pasywnych
Charakterystyki Bodego są również stosowane w projektowaniu filtrów pasywnych, wykorzystujących elementy takie jak rezystory, kondensatory i cewki. Analiza wykresów amplitudowych i fazowych pozwala na określenie parametrów tych elementów w celu osiągnięcia odpowiednich właściwości filtra. Dzięki temu można uzyskać pożądane tłumienie w paśmie zaporowym oraz minimalizować straty sygnału w paśmie przepustowym.
Ocena parametrów pasma przenoszenia
Charakterystyki Bodego umożliwiają dokładną analizę pasma przenoszenia w systemach elektronicznych. Ułatwiają identyfikację zakresu częstotliwości, w którym sygnał jest przenoszony z minimalnym tłumieniem. Analiza ta pozwala na zoptymalizowanie układów w kontekście ich efektywności oraz jakości przetwarzania sygnału. W szczególności jest to istotne w systemach komunikacyjnych i transmisji danych.
Analiza wpływu opóźnień czasowych
W systemach z opóźnieniem czasowym, takich jak sieci telekomunikacyjne, charakterystyki Bodego są używane do oceny wpływu opóźnień na stabilność układu. Opóźnienia wprowadzają zmiany w fazie, które mogą prowadzić do niestabilności lub degradacji jakości transmisji. Analiza wykresów fazowych pozwala na identyfikację krytycznych częstotliwości, przy których opóźnienia mają największy wpływ na działanie systemu.
Przetwarzanie sygnałów akustycznych
Charakterystyki Bodego są wykorzystywane w analizie i projektowaniu systemów przetwarzania sygnałów akustycznych, takich jak korektory dźwięku czy systemy redukcji szumów. Pozwalają na ocenę wpływu filtrów na amplitudę i fazę sygnału akustycznego, co ma znaczenie dla jakości odbioru. Dzięki temu możliwe jest precyzyjne dostosowanie parametrów filtrów do specyficznych wymagań akustycznych.
Analiza drgań w mechanice
W mechanice charakterystyki Bodego są stosowane do analizy drgań i tłumienia w układach dynamicznych, takich jak zawieszenia pojazdów czy systemy izolacji wibracyjnej. Wykresy amplitudowe pozwalają na identyfikację częstotliwości rezonansowych, które mogą prowadzić do nadmiernych drgań. Analiza fazowa umożliwia ocenę efektywności tłumienia w układach mechanicznych.
Optymalizacja systemów izolacji wibracyjnej
Charakterystyki Bodego znajdują zastosowanie w optymalizacji systemów izolacji wibracyjnej, gdzie ważne jest zminimalizowanie przenoszenia drgań na wrażliwe elementy konstrukcji. Analiza amplitudy pozwala na ocenę skuteczności izolacji w funkcji częstotliwości, natomiast analiza fazy dostarcza informacji o przesunięciach drgań. Dzięki temu możliwe jest projektowanie bardziej efektywnych systemów izolacyjnych.
Projektowanie układów komunikacyjnych
W systemach komunikacyjnych charakterystyki Bodego są używane do analizy wpływu filtrów na sygnały przesyłane w sieciach. Pozwalają na ocenę tłumienia i przesunięcia fazowego w funkcji częstotliwości, co wpływa na jakość transmisji. Analiza ta jest szczególnie istotna w projektowaniu systemów szerokopasmowych oraz w minimalizacji zakłóceń w paśmie użytecznym.
Charakterystyki Bodego są jednym z fundamentalnych narzędzi analizy układów dynamicznych, umożliwiającym ocenę ich stabilności, dynamiki i tłumienia. Dzięki graficznej reprezentacji odpowiedzi częstotliwościowej pozwalają na intuicyjne zrozumienie zachowania systemu w różnych zakresach częstotliwości. Ich szerokie zastosowanie w inżynierii sterowania, elektronice i mechanice potwierdza ich uniwersalność i znaczenie w praktyce inżynierskiej. Uproszczone metody konstrukcji charakterystyk Bodego dodatkowo ułatwiają ich wykorzystanie w analizie wstępnej i projektowaniu układów.
