Jak podłączyć kabel dwużyłowy do wtyczki z bolcem?

Podłączenie kabla dwużyłowego do wtyczki z bolcem (czyli z uziemieniem) jest częstą czynnością w domowych instalacjach elektrycznych - np. podczas wymiany przewodu zasilającego w urządzeniach AGD, lampach lub elektronarzędziach. Trzeba jednak wiedzieć, jak zrobić to prawidłowo i bezpiecznie.

Czym jest kabel dwużyłowy?

Kabel dwużyłowy składa się z dwóch przewodów:

  • przewód fazowy (L) - zazwyczaj brązowy lub czarny,
  • przewód neutralny (N) - zazwyczaj niebieski.

W kablu dwużyłowym nie ma przewodu ochronnego (PE) - zielono-żółtego - który służy do uziemienia. Oznacza to, że taki kabel nie obsługuje przewodu ochronnego, ale nadal można go podłączyć do wtyczki z bolcem.

Czy można podłączyć kabel dwużyłowy do wtyczki z bolcem?

Tak, można - pod warunkiem, że urządzenie:

  • nie wymaga uziemienia (np. plastikowa obudowa, klasa ochrony II - oznaczona symbolem dwóch kwadratów),
  • lub uziemienie nie jest konieczne z punktu widzenia przepisów i bezpieczeństwa użytkowania.

W takim przypadku bolec we wtyczce pozostaje niepodłączony - nie podłącza się do niego żadnego przewodu.

Co będzie potrzebne?

  • Wtyczka z bolcem (rozbieralna, śrubowa),
  • Śrubokręt,
  • Obcinacz/ściągacz izolacji,
  • Ewentualnie miernik napięcia (dla sprawdzenia połączenia).

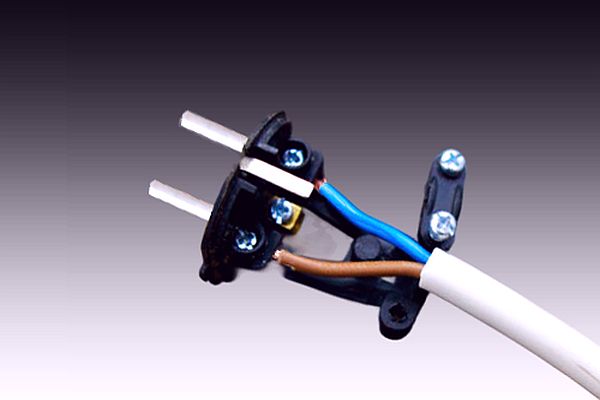

Przewód 2-żyłowy i wtyczka z bolcem

Krok po kroku - jak podłączyć kabel dwużyłowy do wtyczki z bolcem?

Krok 1: Rozbierz wtyczkę
Odkręć śrubkę mocującą obudowę wtyczki.
Zdejmij pokrywę, aby uzyskać dostęp do zacisków wewnętrznych.

Krok 2: Przygotuj przewody
Zdejmij około 4-5 cm zewnętrznej izolacji kabla, by odsłonić żyły.
Następnie zdejmij około 5-7 mm izolacji z każdej żyły.
Skręć końcówki miedzianych drucików, aby nie były luźne.

Krok 3: Podłącz przewody do zacisków
Zidentyfikuj dwa zaciski boczne we wtyczce - to one są do przewodów L i N.
Kolejność podłączenia nie ma znaczenia dla urządzeń jednofazowych - możesz podłączyć brązowy i niebieski do dowolnego z tych zacisków.

Nie podłączaj żadnego przewodu do bolca uziemiającego, który znajduje się pośrodku lub na górze wtyczki - ten zacisk zostaje pusty.

Krok 4: Sprawdź, czy przewody są dobrze przykręcone
Przewody muszą być solidnie zamocowane, nie mogą wypadać przy lekkim pociągnięciu.
Zwróć uwagę, by żaden drucik nie wystawał poza zacisk - może to prowadzić do zwarcia.

Krok 5: Zabezpiecz kabel
Wewnątrz wtyczki powinien być uchwyt kablowy (np. plastikowe widełki lub zacisk śrubowy), który przytrzymuje kabel i zapobiega jego wyrwaniu.
Zamocuj go zgodnie z instrukcją wtyczki.

Krok 6: Złóż wtyczkę
Zamknij obudowę, dokręć śrubkę mocującą.
Upewnij się, że nic się nie rusza i kabel nie wychodzi z obudowy.

Dodatkowe wskazówki

Jeśli urządzenie oryginalnie miało przewód trójżyłowy (z uziemieniem), nie powinno się go zamieniać na dwużyłowy - może to być niezgodne z przepisami i niebezpieczne.
Urządzenia z oznaczeniem klasa II (dwa kwadraty) są przystosowane do pracy bez uziemienia.

Jeśli nie masz pewności, jaką klasę ochrony ma dane urządzenie, sprawdź tabliczkę znamionową lub instrukcję obsługi.
