T568A to jeden z dwóch najważniejszych standardów zakończenia przewodów w kablu Ethernet na złączu 8P8C, potocznie nazywanym RJ45. Standard określa dokładną kolejność żył i par przewodów, dzięki czemu kabel sieciowy może działać poprawnie i zachować właściwe parowanie przewodów. T568A jest zdefiniowany w rodzinie standardów ANSI/TIA-568, a jego najbardziej znana różnica względem T568B polega na zamianie miejscami par zielonej i pomarańczowej. W artykule wyjaśniamy, czym jest T568A, jak wygląda kolejność kolorów, czym różni się od T568B, kiedy warto go stosować i jak uniknąć najczęstszych błędów przy zaciskaniu kabla.
Co to jest T568A?
T568A to standard przypisania kolorów i par przewodów do pinów we wtyku 8P8C używanym w okablowaniu Ethernet. Standardy ANSI/TIA-568 definiują dwa dopuszczalne warianty zakończenia - T568A i T568B - a różnica między nimi dotyczy zamiany par zielonej i pomarańczowej. T568A jest opisywany jako zalecany układ dla okablowania poziomego, podczas gdy T568B bywa utrzymywany głównie dla zgodności z istniejącymi starszymi instalacjami.
W praktyce T568A nie jest "innym typem internetu" ani specjalnym kablem. To po prostu konkretny sposób ułożenia ośmiu żył we wtyku. Jeśli obie strony kabla są zarobione według tego samego schematu, powstaje standardowy kabel prosty, czyli taki, który stosuje się w większości zwykłych połączeń sieciowych.
T568A to schemat kolejności kolorów żył w kablu Ethernet, który mówi, jak poprawnie zarobić końcówkę przewodu.
Do czego służy standard T568A?
T568A służy do zachowania poprawnego przypisania par przewodów do pinów w złączu. To ważne, bo w kablu sieciowym liczy się nie tylko sama kolejność kolorów, ale też to, aby właściwe żyły pozostawały w parach. Standardowe parowanie ma znaczenie dla transmisji danych i poprawnego działania Ethernetu. Źródła opisujące ANSI/TIA-568 podkreślają właśnie, że pinout jest krytyczny, bo kabel nie zadziała poprawnie, jeśli zakończenia na obu końcach nie będą zgodne.
Z perspektywy użytkownika lub instalatora oznacza to jedną prostą rzecz - T568A porządkuje sposób zaciskania kabli, dzięki czemu można tworzyć przewody działające przewidywalnie i zgodnie ze standardem.

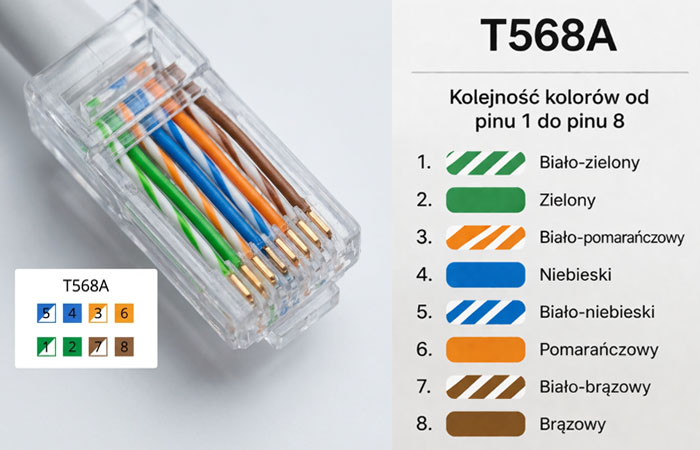

Kolejność przewodów w T568A
Najbardziej praktyczna część całego tematu to właśnie kolejność żył. Patrząc na wtyk od strony styków, z zatrzaskiem z tyłu, piny numeruje się od 1 do 8. W standardzie T568A kolejność kolorów wygląda następująco: biało-zielony, zielony, biało-pomarańczowy, niebieski, biało-niebieski, pomarańczowy, biało-brązowy, brązowy. Taki układ jest zgodny z opisem pinów dla T568A w źródłach referencyjnych dotyczących Ethernetu i złączy 8P8C.
| Pin | Kolor w T568A | Para |
|---|---|---|
| 1 | biało-zielony | para 3 |
| 2 | zielony | para 3 |
| 3 | biało-pomarańczowy | para 2 |
| 4 | niebieski | para 1 |
| 5 | biało-niebieski | para 1 |
| 6 | pomarańczowy | para 2 |
| 7 | biało-brązowy | para 4 |
| 8 | brązowy | para 4 |
Dla wielu osób najwygodniej zapamiętać to tak: w T568A na początku występuje para zielona, a dopiero później pomarańczowa. To właśnie odróżnia ten wariant od T568B.

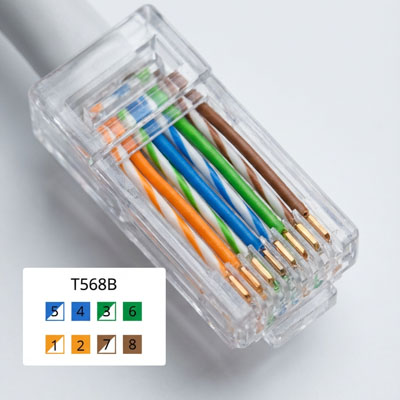

T568A a T568B - najważniejsze różnice
Najczęściej porównuje się T568A właśnie z T568B, bo to dwa równoległe standardy zakończenia kabla Ethernet. Najważniejsza różnica jest bardzo konkretna - w T568A miejscami zamienione są pary zielona i pomarańczowa względem T568B. Pozostałe pary pozostają takie same. Źródła techniczne podkreślają, że elektrycznie oba warianty działają poprawnie, jeśli są stosowane konsekwentnie na obu końcach kabla.
| Element | T568A | T568B |
|---|---|---|
| Piny 1 i 2 | biało-zielony, zielony | biało-pomarańczowy, pomarańczowy |
| Piny 3 i 6 | biało-pomarańczowy, pomarańczowy | biało-zielony, zielony |
| Pary niebieska i brązowa | bez zmian | bez zmian |
| Zastosowanie | zgodne ze standardem TIA jako zalecany wariant | często spotykany w starszych instalacjach |
Praktyczna zasada: T568A i T568B działają równie dobrze, jeśli na obu końcach kabla użyjesz tego samego schematu.
Czy T568A jest gorsze od T568B?
Nie. To bardzo częsty mit. T568A nie jest wolniejsze, gorsze ani mniej nowoczesne. Oba standardy są poprawne i obsługują te same zastosowania sieciowe, o ile okablowanie zostało wykonane prawidłowo. Różnica dotyczy układu par, a nie jakości transmisji jako takiej. Źródła techniczne wprost wskazują, że spór między T568A i T568B sprowadza się głównie do konsekwencji i kompatybilności z już istniejącą instalacją.
W praktyce większe znaczenie niż wybór między A i B mają jakość kabla, poprawne zachowanie skrętu par, jakość zarobienia końcówki oraz spójność całej instalacji.
Kiedy stosować T568A?
T568A warto stosować przede wszystkim wtedy, gdy budujesz nową instalację i chcesz trzymać się standardowego, zalecanego wariantu. Źródła opisujące ANSI/TIA-568 wskazują, że T568A jest rekomendowany dla okablowania poziomego, a T568B pozostaje dopuszczalny głównie dla kompatybilności z wcześniejszymi systemami.
Jeżeli jednak w budynku lub szafie sieciowej od lat stosowany jest T568B, zwykle rozsądniej zachować istniejącą konwencję niż mieszać standardy bez powodu. Dokumentacja Cisco podkreśla, że na etapie projektu należy wybrać jeden standard - T568A albo T568B - i stosować go konsekwentnie przez cały cykl życia instalacji.
Jak zacisnąć kabel według T568A?
Sam proces nie jest skomplikowany, ale wymaga dokładności. Najważniejsze jest zachowanie właściwej kolejności żył oraz możliwie krótkiego odcinka rozplecenia par przed wtykiem.
Przygotowanie kabla
Najpierw zdejmij fragment zewnętrznej izolacji, uważając, by nie uszkodzić samych żył. Następnie rozdziel pary i przygotuj je do ułożenia. Na tym etapie warto pracować spokojnie, bo większość błędów bierze się z pośpiechu.
Ułożenie żył we właściwej kolejności
Ułóż żyły zgodnie z sekwencją T568A: biało-zielony, zielony, biało-pomarańczowy, niebieski, biało-niebieski, pomarańczowy, biało-brązowy, brązowy. Potem wyrównaj ich końcówki, aby dało się je równo wsunąć do wtyku. Taka kolejność odpowiada standardowemu pinoutowi T568A.
Wsunięcie żył do wtyku
Po wyrównaniu wsuwasz przewody do złącza tak, aby każda żyła weszła w osobny kanał i dotarła do końca wtyku. Bardzo ważne jest, żeby przed zaciskaniem jeszcze raz sprawdzić kolejność kolorów.
Zaciskanie i kontrola
Na końcu używasz zaciskarki, a potem kontrolujesz efekt. Najlepiej nie ograniczać się do samego patrzenia na kolory - dobrze jest sprawdzić kabel testerem. Dzięki temu od razu wiadomo, czy wszystkie piny mają ciągłość i czy nie doszło do zamiany żył.
Najlepszy nawyk: zawsze sprawdź kabel testerem po zaciśnięciu. Nawet drobna pomyłka w kolejności może oznaczać, że przewód nie będzie działał prawidłowo.
T568A, kabel prosty i kabel krosowany
Jeśli oba końce kabla wykonasz w T568A, otrzymasz kabel prosty, czyli standardowy patchcord. To samo dotyczy sytuacji, gdy oba końce są w T568B. Natomiast jeśli jeden koniec jest zakończony według T568A, a drugi według T568B, powstaje kabel krosowany, nazywany też crossover. Źródła techniczne opisują wprost, że taka kombinacja odwraca pary nadawcze i odbiorcze.
Dawniej kabel krosowany był częściej potrzebny do bezpośredniego łączenia podobnych urządzeń. Dziś, ze względu na powszechność auto MDI-X w kartach sieciowych, ma to dużo mniejsze znaczenie, choć pojęcie nadal warto znać.
Najczęstsze błędy przy T568A
Najczęstszy błąd to pomylenie T568A z T568B i przypadkowe użycie innej kolejności kolorów na jednym z końców. Drugi problem to zbyt mocne rozplecenie par przewodów przed wtykiem, co pogarsza parametry transmisji. Kolejnym błędem jest brak spójności w całej instalacji - część przewodów wykonana według A, część według B, bez jasnego planu.
Właśnie dlatego w praktyce najważniejsza jest nie tyle sama "wyższość" jednego standardu nad drugim, ile konsekwencja. Dokumentacja producentów sprzętu i źródła techniczne wyraźnie podkreślają, że należy wybrać jeden schemat i stosować go na obu końcach tego samego kabla oraz w całej instalacji.
T568A to podstawowy temat dla każdego, kto zarabia kable sieciowe, buduje prostą sieć LAN albo po prostu chce rozumieć, co oznaczają kolory żył we wtyku Ethernet. Najważniejsze jest to, że T568A nie jest rozwiązaniem niszowym ani przestarzałym. To pełnoprawny standard, który działa poprawnie, o ile zostanie użyty świadomie i konsekwentnie. W praktyce właśnie ta konsekwencja decyduje o tym, czy kabel będzie działał tak, jak powinien.
