Ogniwo Peltiera - jak działa, jakie ma parametry i gdzie się je stosuje?

Ogniwa Peltiera, nazywane również modułami termoelektrycznymi TEC, umożliwiają chłodzenie lub ogrzewanie bez sprężarki, czynnika chłodniczego i ruchomych elementów. Po doprowadzeniu prądu jedna strona modułu zaczyna odbierać ciepło, a druga je oddaje. Niewielka ceramiczna płytka może dzięki temu chłodzić element elektroniczny, stabilizować temperaturę lasera, pracować w urządzeniu laboratoryjnym albo niewielkiej chłodziarce. Prostota budowy bywa jednak myląca. O skuteczności ogniwa nie decyduje wyłącznie jego moc czy napięcie zasilania. Kluczowe są również Qmax, ΔTmax, prąd pracy oraz zdolność radiatora do odebrania ciepła z gorącej strony.

Czym jest ogniwo Peltiera?

Ogniwo Peltiera jest półprzewodnikowym modułem termoelektrycznym, który po doprowadzeniu prądu stałego przenosi ciepło z jednej swojej powierzchni na drugą. Jedna strona staje się więc chłodniejsza, a druga cieplejsza. Po odwróceniu kierunku przepływu prądu role obu stron zamieniają się.

W technice częściej spotyka się określenie TEC - Thermoelectric Cooler. Nazwa "ogniwo" jest jednak powszechnie stosowana i przyjęła się również w odniesieniu do gotowych modułów złożonych z wielu par elementów półprzewodnikowych.

Największą różnicą pomiędzy modułem Peltiera a tradycyjnym układem chłodniczym jest brak obiegu czynnika chłodniczego. Nie ma tu sprężarki, parownika ani skraplacza. Ciepło jest transportowane dzięki zjawiskom termoelektrycznym zachodzącym wewnątrz modułu.

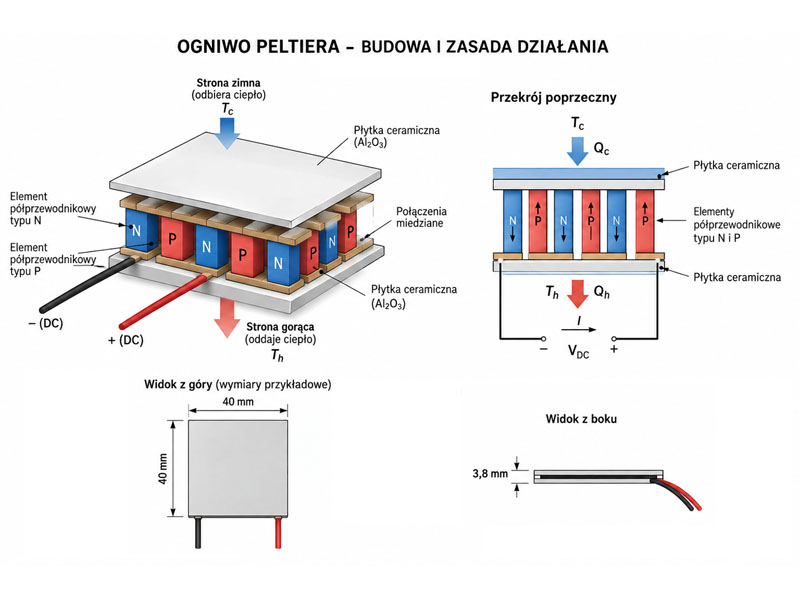

Budowa ogniwa Peltiera

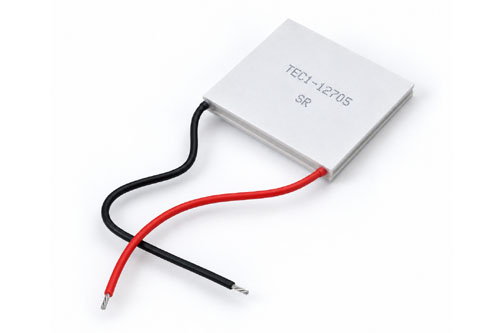

Z zewnątrz typowe ogniwo wygląda bardzo niepozornie. Najczęściej ma postać płaskiego kwadratu o grubości kilku milimetrów, z którego wychodzą dwa przewody zasilające. Znacznie ciekawsza jest jego budowa wewnętrzna.

Płytki ceramiczne
Tworzą dwie zewnętrzne powierzchnie modułu. Zapewniają izolację elektryczną, a jednocześnie przewodzą ciepło pomiędzy elementami półprzewodnikowymi a chłodzonym elementem i radiatorem.

Elementy półprzewodnikowe typu P i N
Wewnątrz znajdują się niewielkie kostki półprzewodnikowe ułożone parami. W typowych modułach wykorzystuje się materiały oparte na tellurku bizmutu. Elementy typu P i N odpowiadają za transport ładunków i ciepła.

Połączenia miedziane
Łączą poszczególne elementy półprzewodnikowe elektrycznie w szereg. Pod względem przepływu ciepła pary pracują natomiast równolegle pomiędzy dwiema ceramicznymi powierzchniami.

Przewody zasilające
Doprowadzają prąd stały. Zmiana polaryzacji powoduje zmianę kierunku przepompowywania ciepła, dlatego strona wcześniej chłodna może stać się gorąca.

Jak działa ogniwo Peltiera?

Działanie modułu wykorzystuje efekt Peltiera. Gdy prąd przepływa przez połączenia dwóch różnych materiałów, w jednym miejscu energia cieplna jest pochłaniana, a w innym oddawana. Połączenie wielu takich par pozwala uzyskać użyteczny przepływ ciepła przez cały moduł.

Nie należy jednak myśleć o ogniwie jak o elemencie, który po prostu "wytwarza zimno". Moduł przenosi ciepło ze strony zimnej na gorącą. Żeby strona chłodzona rzeczywiście osiągnęła niską temperaturę, ciepło trafiające na stronę gorącą musi zostać skutecznie odprowadzone.

Po odwróceniu polaryzacji prądu zmienia się kierunek transportu ciepła. Ta cecha sprawia, że jeden moduł może służyć zarówno do chłodzenia, jak i ogrzewania, co jest bardzo przydatne w układach precyzyjnej stabilizacji temperatury.

Najważniejsze parametry ogniwa Peltiera

Przy wyborze modułu łatwo skupić się na napięciu albo mocy elektrycznej. Tymczasem karta katalogowa zawiera kilka parametrów, które mówią znacznie więcej o rzeczywistych możliwościach chłodzenia.

Dwa moduły o podobnych wymiarach mogą mieć bardzo różne parametry. Spotyka się konstrukcje wymagające kilku amperów, ale również moduły dużej mocy pobierające kilkanaście amperów. Istnieją także miniaturowe elementy przeznaczone do chłodzenia sensorów czy urządzeń optycznych.

Qmax i ΔTmax - dlaczego nie oznaczają tego samego?

To jedna z najważniejszych rzeczy przy czytaniu parametrów ogniwa Peltiera. Qmax i ΔTmax nie są osiągane jednocześnie.

Qmax określa maksymalną zdolność odbierania ciepła, gdy różnica temperatur pomiędzy stronami modułu jest niewielka. Wraz ze wzrostem tej różnicy ilość ciepła, którą moduł może skutecznie przepompować, maleje.

ΔTmax opisuje natomiast skrajny przypadek, w którym moduł wytwarza największą możliwą różnicę temperatur. W takim punkcie jego zdolność odbierania dodatkowego obciążenia cieplnego jest już bardzo mała.

Dlatego dobranie ogniwa tylko na podstawie największej liczby zapisanej w katalogu często kończy się rozczarowaniem. Potrzebna jest charakterystyka pokazująca zależność Qc od prądu i różnicy temperatur.

Dlaczego ogniwo Peltiera potrzebuje radiatora?

Uruchomienie modułu bez odpowiedniego chłodzenia gorącej strony to jeden z najczęstszych błędów. Ogniwo nie usuwa ciepła z układu - ono przenosi je na drugą stronę. Co więcej, do ciepła odebranego z chłodzonego elementu dochodzi jeszcze energia elektryczna zużywana przez sam moduł.

W uproszczeniu można więc przyjąć:

Qh = Qc + Pin

gdzie Qh oznacza ciepło, które trzeba odprowadzić ze strony gorącej, Qc - ciepło pobrane ze strony chłodnej, natomiast Pin jest mocą elektryczną dostarczoną do modułu.

Jeśli ogniwo pobiera np. kilkadziesiąt watów energii i jednocześnie transportuje kilkadziesiąt watów ciepła, radiator może mieć do rozproszenia znacznie większą moc niż sugerowałaby sama moc chłodzonego elementu.

Zbyt mały radiator zaczyna się nagrzewać, temperatura strony gorącej rośnie, a wraz z nią podnosi się również temperatura strony zimnej. Po pewnym czasie układ może praktycznie przestać chłodzić mimo dalszego pobierania dużego prądu.

Od czego zależy wydajność chłodzenia?

Sam moduł jest tylko jednym z elementów układu. Na końcowy efekt wpływa kilka rzeczy naraz.

Temperatura strony gorącej
Im skuteczniej odprowadzane jest ciepło, tym łatwiej utrzymać niską temperaturę po stronie chłodnej. Dobry radiator często ma większe znaczenie niż wybór "mocniejszego" modułu.

Obciążenie cieplne
Inne wymagania ma niewielki czujnik wydzielający ułamki wata, a inne procesor, pojemnik z cieczą czy metalowy element, do którego stale dopływa ciepło z otoczenia.

Różnica temperatur
Im większa różnica pomiędzy stroną zimną i gorącą, tym mniejszą ilość dodatkowego ciepła może przepompować moduł.

Kontakt termiczny
Nierówne powierzchnie i warstwa powietrza zwiększają opór cieplny. Dlatego moduły montuje się pomiędzy płaskimi powierzchniami z odpowiednim materiałem termoprzewodzącym.

Izolacja strony zimnej
Jeżeli chłodzony element jest stale ogrzewany przez otaczające powietrze, przewody albo konstrukcję obudowy, ogniwo musi usuwać również te dodatkowe zyski cieplne.

Przy chłodzeniu poniżej punktu rosy pojawia się jeszcze jeden problem - kondensacja wilgoci. Na zimnej powierzchni może skraplać się woda, a przy temperaturze poniżej 0°C powstawać lód. W urządzeniach elektronicznych trzeba to uwzględnić już podczas projektowania obudowy i izolacji.

Zasilanie i sterowanie modułem Peltiera

Ogniwa Peltiera są zasilane prądem stałym. W prostych doświadczeniach można podłączyć moduł do odpowiedniego zasilacza, ale w urządzeniach wymagających utrzymania konkretnej temperatury stosuje się układ regulacji z czujnikiem.

Sterownik mierzy temperaturę i na tej podstawie zmienia prąd płynący przez moduł. Przy bardziej zaawansowanych konstrukcjach możliwe jest również odwrócenie kierunku prądu. Wtedy ten sam element może raz chłodzić, a raz ogrzewać obiekt, utrzymując temperaturę bardzo blisko wartości zadanej.

Nie zawsze dobrym pomysłem jest zasilanie ogniwa stale maksymalnym dopuszczalnym prądem. Wraz ze wzrostem prądu rośnie również ilość ciepła Joule'a powstającego wewnątrz modułu, dlatego punkt zapewniający najlepszą sprawność może znajdować się wyraźnie poniżej Imax.

Zastosowanie ogniw Peltiera

Moduły termoelektryczne są szczególnie przydatne tam, gdzie ważniejsze od wysokiej sprawności są małe rozmiary, brak części ruchomych albo bardzo dokładna regulacja temperatury.

Elektronika i optoelektronika
Ogniwa Peltiera stabilizują temperaturę laserów, detektorów, matryc światłoczułych i innych elementów, których parametry zmieniają się wraz z temperaturą.

Aparatura laboratoryjna i medyczna
Precyzyjna możliwość grzania i chłodzenia pozwala stosować TEC w analizatorach, urządzeniach pomiarowych i sprzęcie wymagającym cyklicznych zmian temperatury.

Małe chłodziarki
Moduły spotyka się w przenośnych chłodziarkach, pojemnikach do chłodzenia próbek czy niewielkich komorach temperaturowych. Przy większych mocach klasyczny układ sprężarkowy jest jednak zazwyczaj bardziej efektywny energetycznie.

Telekomunikacja
TEC mogą stabilizować temperaturę elementów optycznych i laserowych stosowanych w systemach transmisyjnych.

Przemysł i automatyka
Moduły wykorzystuje się w niewielkich szafach, urządzeniach pomiarowych, sensorach i systemach, w których temperatura określonego podzespołu musi być niezależna od zmian temperatury otoczenia.

Zalety i wady ogniw Peltiera

Technologia termoelektryczna ma kilka cech, których trudno uzyskać przy tradycyjnym chłodzeniu. Nie jest jednak rozwiązaniem uniwersalnym.

Najważniejsze zalety

• brak ruchomych elementów wewnątrz modułu,
• niewielkie wymiary,
• możliwość chłodzenia poniżej temperatury otoczenia,
• bardzo precyzyjna regulacja temperatury,
• możliwość chłodzenia i grzania przez zmianę kierunku prądu,
• brak czynnika chłodniczego i sprężarki,
• łatwość zastosowania w małych urządzeniach.

Najważniejsze ograniczenia

• stosunkowo niska sprawność w porównaniu z wieloma układami sprężarkowymi,
• duży pobór prądu przy mocniejszych modułach,
• konieczność bardzo dobrego chłodzenia strony gorącej,
• spadek wydajności wraz ze wzrostem różnicy temperatur,
• ryzyko kondensacji wody po stronie zimnej,
• konieczność starannego montażu mechanicznego i termicznego.

Czy ogniwo Peltiera może wytwarzać prąd?

Zjawiska termoelektryczne działają również w drugą stronę. Jeśli pomiędzy dwiema powierzchniami odpowiedniego modułu utrzymuje się różnicę temperatur, może pojawić się napięcie elektryczne. Jest to związane z efektem Seebecka.

Nie oznacza to jednak, że każdy moduł chłodzący TEC jest optymalnym generatorem. Do odzyskiwania energii cieplnej produkuje się moduły TEG przystosowane do pracy z określonymi temperaturami i różnicami temperatur.

Ogniwo Peltiera najlepiej traktować jako niewielką pompę ciepła sterowaną prądem. Jego największą zaletą jest możliwość precyzyjnego przenoszenia ciepła bez sprężarki i ruchomych części. Sama płytka nie wystarcza jednak do zbudowania skutecznego chłodzenia. Równie ważne są radiator, przepływ powietrza, jakość połączenia termicznego, sterowanie oraz prawidłowy dobór modułu do rzeczywistego obciążenia. Dopiero cały układ decyduje o tym, jak niską temperaturę uda się osiągnąć.
